DIN TOP16
Populární

DIN TOP16

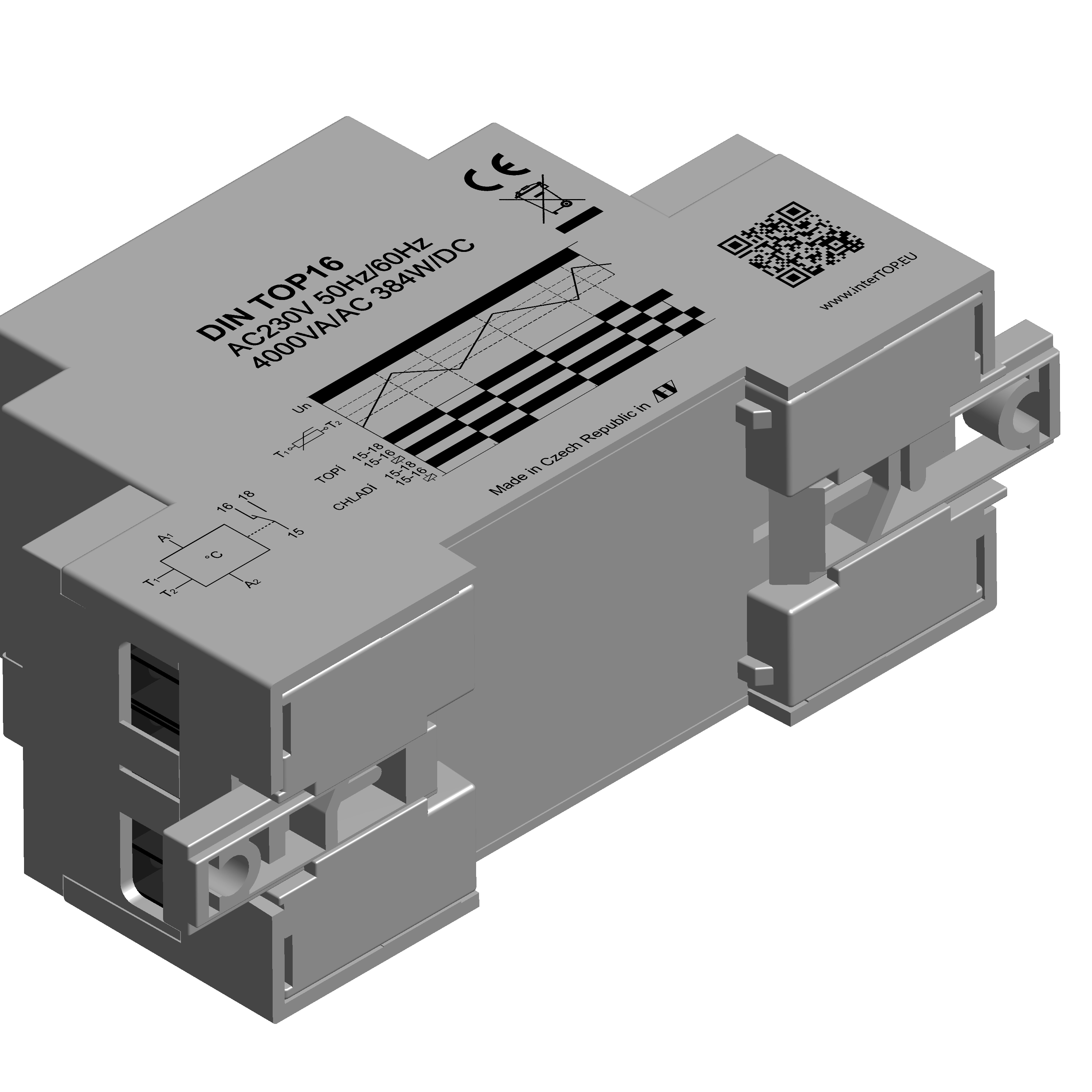

Termostat české výroby DIN TOP16  topí-chladí je evoluční novinka v provedení na DIN lištu pro topení i chlazení.  Teplotní rozsah termostatu je -10°C až +45°C. Senzory je možno zakoupit samostatně v našem e-shopu., případně vám vyrobíme senzor na míru.

skladem
2 843,50 Kč
s DPH
2 350,00 Kč
bez DPH

Technické parametry: funkce termostat jednoúrovňový, napájecí svorky A1-A2, napájecí napetí AC 240 V(galvanicky oddělené)(AC 50-60Hz), íkon 1,4 W. Tolerance napájecího napětí - 15 %; + 10 %. Jedná se o jednoduchý, ale praktický termostat pro hlídání teploty s odděleným senzorem. Přístroj je umístěný v rozvaděči a externí senzor snímá teplotu požadovaného prostoru, předmětu či kapaliny. Napájení je od senzoru galvanicky odděleno. Senzory TOP16.3 v délce 3m, TOP16.7 v délce 7 m  a TOP16.15 v délce 15 m naleznete v našem e-shopu.

Teplota spínání se snižuje o nastavenou hysterezi. Pri praktické aplikaci je nutné počítat s tím, že hystereze se zvětšuje o teplotní spád mezi pláštem a termistorem senzoru.

Měřící obvod: měřící svorky T1 - T2

Teplotní rozsah -10°C až 45°C

Hystereze pro topení 0,5 °C

Hystereze pro chlazení 1°C

Senzor externí ST2001, ST2002, ST2003

Indikace poruchy senzoru: (zkrat/odpojení) blikáním cervené LED

Výstup:

Počet kontaktů 1x přepínací (AgSnO2)

Jmenovitý proud 16A / AC, 10A / 24V DC

Max. spínaný proud 80A (20ms) 250VAC

Spínaný výkon 4000 VA / AC, 384 W / DC

Spínané napětí 250 VAC / 24 VDC

Min. spínaný výkon DC 5V / 100mA

Indikace výstupu topení svítí cervená LED

Indikace výstupu chlazení svítí modrá LED

Mechanická životnost 2x107

Elektrická životnost (AC) 1x105

          Další údaje:

Pracovní teplota - 20 .. +55 °C

Skladovací teplota - 30 .. +85 °C

Elektrická pevnost 5 kV (napájení - výstup)

Pracovní poloha libovolná

Upevnění DIN lišta EN 60715

Krytí IP40 z čelního panelu / IP20 svorky

Kategorie přepětí IV.

Stupeň znečištení 2

Průřez připojovacích vodičů  15, 16, 18 max.1x4mm2

Průřez připojovacích vodičů

A1, A2, T1, T2 max. 1x2,5mm2

Rozměr 90 x 36,4 x 58 mm

Hmotnost 120g

Související normy CSN EN 60730-2-9, CSN EN 61010-1

Přesnost nastavení (mechanická) 5%

Závislost přesnosti na teplotě < 0.1 % / °C



Kvalitu termostatu potvrzujeme prodlouženou Zárukou 3+.
